Высокочастотная сварочная стальная трубка и трубный станок

High frequency welding steel tube and pipe mill machine, which can make steel round pipes with diameter 8mm to 325mm , thickness 0.4mm to 8.0mm; square pipe with diameter 10 *10 mm to 250 *250mm, thickness 0.4mm to 7.0mm.

Параметры продукта

Параметры продукции трубной и трубной станков
Модель машины Размер трубыТолщина трубы

Производство SpeeD. Д.

(м/мин)

Круглые (мм)Диаметр (мм)Круглые (мм)Диаметр (мм)
Гфу - 208-3210*10-25*250,4 -1.20,4-1,020-100 лет лет лет лет
Хф28 (Германия)12.7-50,810*10-40 лет*400,3-1,80,3 -1.220-100
Хфу32 (2010)15-63,810*10-50*500,5-2,50,5-2,020-100
Гфу - 5019-7615*15-60*600,8 -3.250,8-2,520-100
Гфу - 6025.4-7620*20-60*600,8 -3.50,8 -3.020-80
Хфу76 (2004)
32-10225*25-80*801.0-3.51.0-3.020-70
Хфу89 (2010)48-11440*40-90*901.2-4.0:1.2-3.520-70
Гфу - 12560-12750*50-100*1001.4-5.01.4-4.520-60
Фк «нью-гемптон»
76-16560*60-125*1251.8-6.01.8-5.520-50
Фк «нью-джерси»114-21990*90-170*1702.5-6.02.5-6.020-40
Хв325 (2009)165-325125*125- 250*2503.0-8.03.0-7.010-40

Производственный процесс

Ленточная катушка-Uncoiler-Shear and butt сварщик-аккумулятор-выравнивание-формование-сварка-удаление наружной горелки-охлаждение-калибровка-выпрямление-резка-упаковка

tube mill cad

Запасные части для изделий

tube mill-uncoiler

 1. Декодировщик сырья

Используется для поддержки стального полоскового рулона и подачи сырья для производственной линии.


tube mill-accumulator

2. Вертикальный аккумулятор материала

Используется для хранения и питания сырья для формовочной машины, так что машина может работать непрерывно.


tube mill-forming machine

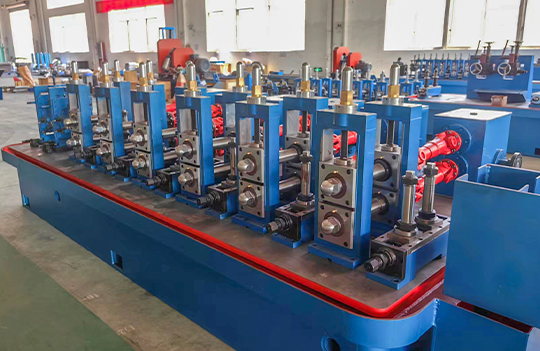

3. Машина для формования и калибровки

Это основное оборудование производственной линии. Ролики могут превращать стальную полоску в трубы различных форм. Состоит из составной части, сварочной части и калибровочной части.


cutting machine

4. Пилотная пила для резки

Благодаря высокопрецизионной системе управления и быстрой реакции механической системы, компьютеризированная пила резки имеет надежную производительность синхронизации и высокую точность резки.


Automatic pipe unloading platform

5. Автоматическая платформа для разгрузки труб

Это разгрузочная платформа труб, перерезанных компьютеризированной пилой. После падения труб рабочие могут быстро проверить качество и упаковать их для подготовки транспортировки.


High frequency induction appliances6. - высокий уровень частота Индукционное оборудование

Используя текущий эффект кожи и эффект близости высокой частоты, можно быстро нагреть оба края материала до температуры пайки, а затем сварить их вместе. Использование компьютера для мониторинга процесса может обеспечить надежное качество машины.


Применение на производстве

Готовые трубы, выпускаемые высокочастотной трубкой mahcine, широко используются в строительстве, автомобилях, уличных лампах, мебели, кондиционерах, холодильниках, бытовых (вешалки, шмотки), электромобилях и других транспортных средствах, декоративных трубах, резьбовых трубах, нефтепроводах, напольных трубах и других областях.tube mill application
